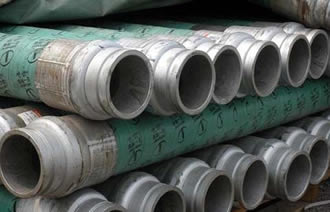

| 大口徑高壓鋼絲編織膠管 |
|
用途：水泥散裝罐車,船舶水泥吸排兩用等。
特點：耐磨,耐溫,耐酸堿性好。
執行標準：Q/GHXF65
|
內徑 |
夾布層數
（層） |
螺旋鋼絲直徑 |
管接頭長度 |
膠管長度 |
|
公稱尺寸 |
公差 |
尺寸 |
公差 |
尺寸 |
公差 |
|
38 |
1.2 |
2 |
3 |
2.0 |
75 |
10 |
10 |
150 |
|
51 |
1.2 |
3 |
4 |
2.6 |
100 |
15 |
10 |
150 |
|
64 |
1.5 |
3 |
4 |
2.6 |
100 |
15 |
10 |
150 |
|
76 |
1.5 |
4 |
5 |
2.6 |
100 |
15 |
10 |
150 |
|
89 |
1.5 |
4 |
5 |
3.2 |
100 |
15 |
10 |
150 |
|
102 |
2.0 |
4 |
5 |
3.2 |
125 |
20 |
10 |
150 |
|
127 |
2.0 |
5 |
6 |
3.2 |
125 |
20 |
10 |
150 |
|
152 |
2.0 |
5 |
6 |
4.0 |
150 |
20 |
10 |
150 |
|
203 |
2.5 |
6 |
7 |
5.0 |
200 |
25 |
10 |
150 |
|
254 |
2.5 |
7 |
8 |
5.0 |
200 |
25 |
10 |
150 |
|
305 |
2.5 |
7 |
8 |
5.0 |
250 |
25 |
10 |
150 |

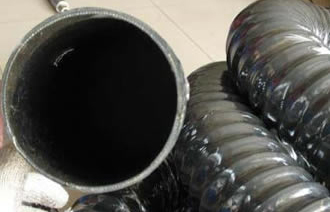

大口徑排吸泥膠管：挖泥船排（吸）泥沙用，工作壓力為0.4-0.5Mpa。根據設計需要可帶有法蘭接頭。
| 名稱 |
公稱內徑 |
內膠層厚度t2
（參考值） |
法蘭盤外徑D1 |
法蘭盤外徑t1 |
接頭螺紋厚度t
（參考值） |
螺孔 |
| 中心圓直徑 |
個數 |
直徑 |
| 200 |
205±3 |
10 |
|
12±2 |
6 |
280±1.0 |
8 |
23±1 |
| 250 |
254±3 |
|
345±1.0 |
12 |
| 300 |
305±5 |
|
390±1.0 |
| 350 |
338±5 |
|
19±2 |
435±1.0 |
| 400 |
388±5 |
|
495±1.0 |
16 |
| 510 |
510±5 |
15 |
|
9 |
650±1.0 |
| 560 |
560±5 |
|
690±1.0 |
18 |
| 610 |
610±5 |
20 |
|
22±2 |
750±1.0 |
20 |
| 630 |
630±5 |
|
765±1.0 |
25±1 |
| 660 |
660±5 |
|
780±1.0 |
24 |
| 700 |
700±5 |
|
25±2 |
840±1.0 |
27±1 |
| 710 |
710±5 |
|
28±2 |
860±1.0 |
| 760 |
760±5 |
|
900±1.0 |
30±1 |
| 800 |
800±5 |
25 |
|
32±2 |
12 |
970±1.0 |
32 |
30±1 |
| 840 |
840±5 |
|
1010±1.0 |
| 860 |
860±5 |
|
1010±1.0 | |
|
|
|
